Aquisição de sonda de núcleo para furos profundos de 2000 m CR1600I: limites de manutenção do torque

Dados públicos do CR1600I indicam que se trata de uma perfuratriz totalmente hidráulica e integrada para sondagem de testemunhos em profundidade: profundidade de referência de 2.000 m para bitola B, 1.500 m para bitola N e 850 m para bitola H, torque máximo do cabeçote de 4.800 N·m, vazão da bomba principal de 320 L/min e pressão de 31 MPa, sistema de lama de 250 L/min e 7 MPa, diâmetro do cabo de aço do guincho de 6 mm e capacidade de enrolamento de 1.800 m. Ao adquirir esse tipo de equipamento, a questão que realmente precisa ser esclarecida com antecedência não é "se o torque é suficientemente alto", mas quais limites de manutenção esses parâmetros representam em projetos de furos profundos de longo prazo e quais condições devem ser confirmadas com o fabricante antes da entrada em operação. Este artigo baseia-se exclusivamente em dados públicos deste site, sem acrescentar informações de campo não presentes no material.

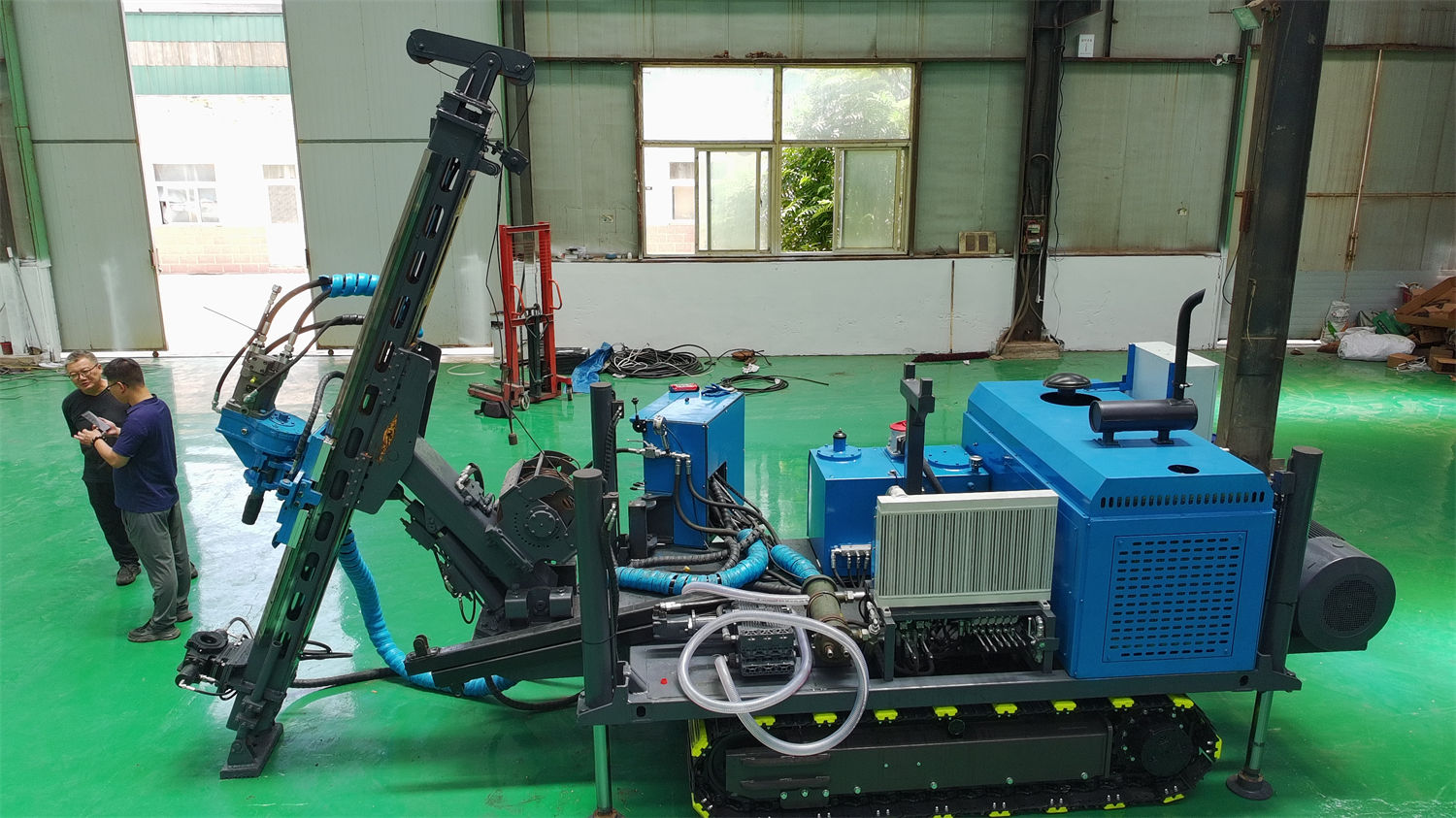

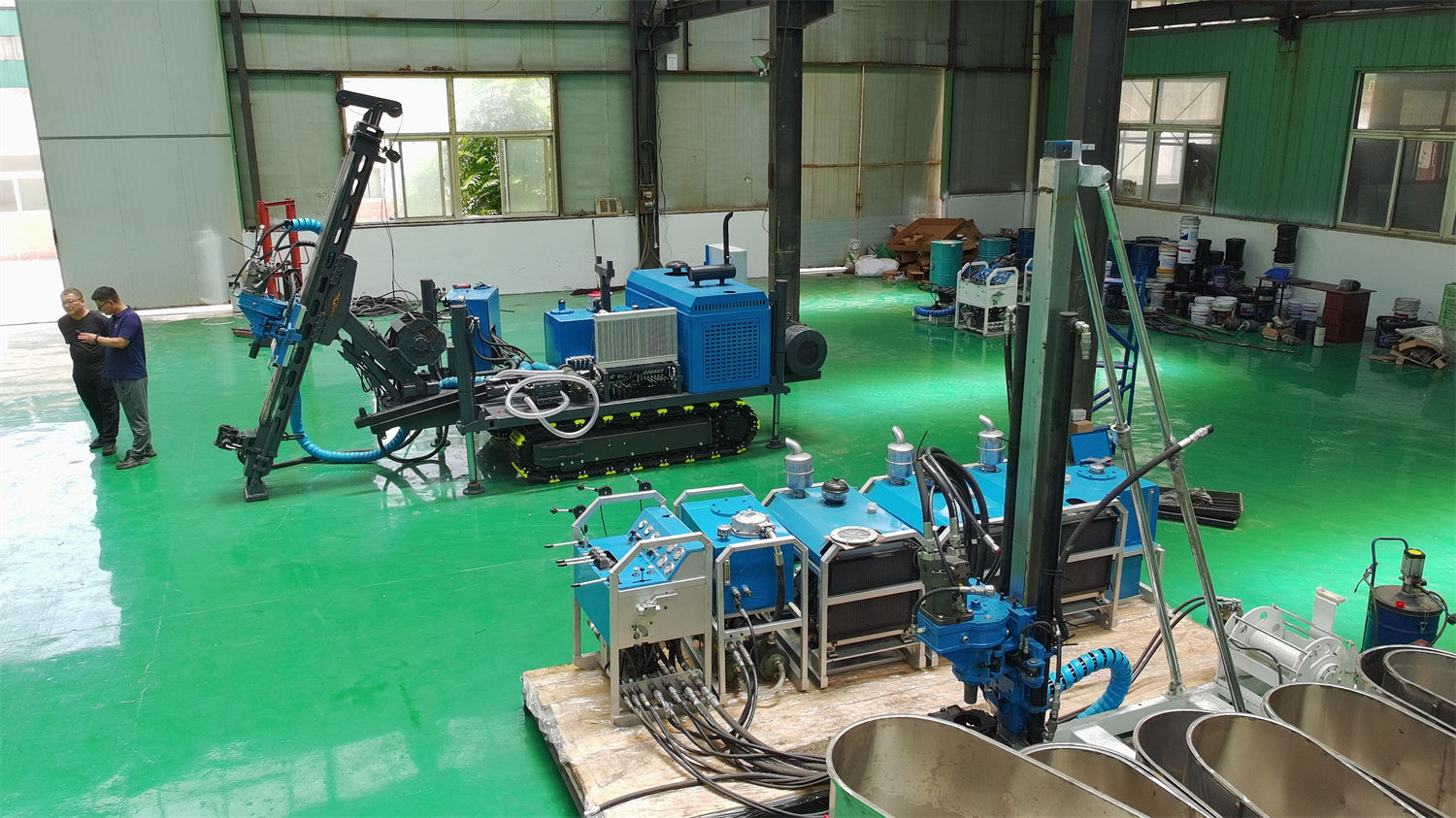

Primeiro, veja para que tarefas se destinam as combinações de parâmetros do CR1600I

Materiais públicos posicionam o CR1600I para "tarefas de sondagem de testemunho profundo com maior carga e ciclos mais longos", destacando que ele não se limita a aumentar a profundidade de perfuração, mas eleva simultaneamente o torque do cabeçote de potência, a vazão hidráulica, a capacidade de cabo do guincho, a capacidade de circulação de lama e a reserva de potência da máquina como um todo. Os cenários típicos correspondentes incluem grandes projetos de exploração mineral, investigação de recursos estratégicos em profundidade e construções de alta intensidade que exigem testemunhagem contínua por longos períodos.

Pela nomenclatura de modelos, o CR1600I pertence à série CR de sondas de núcleo integradas e não está na mesma faixa de profundidade de perfuração que o CR800I (nível de 800 metros) e o CR600I mencionados em artigos anteriores. No momento da aquisição, não é aconselhável aplicar diretamente a experiência de organização de obra do CR800I a furos profundos de nível de 2000 m, pois o peso da coluna de perfuração, o atrito no furo, o tempo auxiliar e os riscos no furo variam significativamente com a profundidade do furo.

Principais parâmetros listados nos dados deste site

Na seção de parâmetros do motor, materiais públicos mencionam que o título do modelo na última coluna da tabela de powertrain PDF apresenta "BX1500T", enquanto outras tabelas de parâmetros na mesma página correspondem ao BX1600T; este artigo organiza apenas os parâmetros fornecidos nessa coluna, como 6CTA8.3, 153 kW e 8,3 L, sem fazer inferências adicionais sobre a diferença no título do modelo. Ao adquirir, caso seja necessário incluir o modelo do powertrain no contrato, deve-se confirmar com o fabricante.

Relação de compatibilidade entre torque de 4800 N·m e sistema hidráulico de 31 MPa

À medida que a perfuração se aprofunda, o peso da coluna de perfuração e o atrito no furo aumentam continuamente, e os riscos de emperramento, redução de diâmetro e desvio do furo em formações complexas tornam-se mais evidentes. A descrição em materiais públicos sobre o torque máximo de 4800 N·m é: proporcionar ao cabeçote motriz um maior espaço de adaptação de carga, o que, além de garantir a rotação de testemunhagem, é mais favorável para lidar com trechos do furo onde a variação de resistência é acentuada em furos profundos. Essa afirmação é qualitativa; os materiais não fornecem a proporção de ocupação de torque ou curvas de correspondência rotação-torque para diferentes profundidades e diâmetros de furo.

31 MPa é a pressão da bomba principal, com vazão de 320 L/min; a bomba auxiliar tem vazão de 160 L/min e pressão de 23 MPa. O material resume a função do sistema hidráulico de grande vazão como suporte para que o cabeçote de potência, o avanço, o deslocamento lateral e outros atuadores trabalhem em conjunto sob condições de alta carga. Para o comprador, é ainda mais necessário esclarecer antecipadamente: em construções de longo prazo, a limpeza do óleo hidráulico, a diferença de pressão do filtro e o aumento de temperatura do sistema são três pontos de manutenção explicitamente destacados no material, que também alerta para "evitar queda de desempenho", mas não fornece valores específicos como grau de limpeza do óleo, ciclo de substituição do filtro e faixa de aumento de temperatura permitida.

Itens de atenção de manutenção de longo prazo explicitamente mencionados na documentação

• Óleo hidráulico: os requisitos de dados exigem controle rigoroso de limpeza, mas não fornecem indicadores de nível específicos.
• Perda de carga do filtro: materiais listados como ponto de atenção em obras de longo prazo, sem indicação de substituição ou limite de alarme.
• Aquecimento do sistema: materiais indicam evitar queda de desempenho causada pelo aquecimento; o método de resfriamento da unidade é arrefecimento a ar + arrefecimento a água, mas não é informado o limite máximo permitido de temperatura do óleo.
• Cabo de aço: a documentação inclui-o no âmbito de inspeção periódica para construção de alta resistência; os parâmetros do guincho são diâmetro de 6 mm, capacidade de enrolamento de 1800 m, força de elevação de 13,5 kN e velocidade de elevação de 118 m/min.
• Bucha de fixação: inspeção periódica programada, diâmetro interno de 150 mm, adequada para NQ, HQ, PQ, NTW, HTW, método de fixação por aperto hidráulico com cunha de segurança por gravidade.
• Rosca da haste de perfuração: os dados estão incluídos no escopo de inspeção periódica, mas não é fornecido o ciclo de inspeção da rosca nem o critério de descarte.
• Rolamento do cabeçote de potência: os dados foram incluídos no escopo de inspeção periódica, mas o intervalo de inspeção do rolamento não foi especificado.

O ponto comum entre esses projetos é que os materiais fornecem a direção "a ser verificada", mas não apresentam ciclos e limites diretamente executáveis. Portanto, na fase de aquisição, deve-se solicitar ao fabricante o manual de manutenção, os requisitos de óleo, as especificações do elemento filtrante e as condições de substituição, a lista de peças de desgaste, e então, combinando com as condições de permanência no local do projeto, organizar peças de reposição e pessoal. Não se deve entender os itens de verificação acima como um procedimento de manutenção suficientemente completo.

Limites de gestão do guincho e da coluna de perfuração na configuração de testemunhagem por cabo

Documentação pública indica que o sistema de içamento utiliza cabo de aço de 6 mm, capacidade de enrolamento de 1800 m e velocidade de elevação de 118 m/min; para furos profundos de especificação N de nível 1500 m, a distância de extração do tubo interno do cabo é muito longa, e a capacidade e a velocidade do içamento afetam significativamente o tempo auxiliar por manobra, portanto esta configuração é mais adequada para condições de testemunhagem contínua em furos profundos.

Na aquisição, é necessário analisar separadamente dois aspectos: primeiro, os próprios parâmetros de capacidade e velocidade; segundo, as condições reais de uso e inspeção do cabo de aço na extração de testemunho com cabo e tubo interior de furo longo. A documentação inclui o cabo de aço apenas no escopo de inspeção periódica, sem fornecer critérios de descarte, frequência de inspeção ou ciclo de substituição do cabo de aço nas operações de extração de testemunho com cabo. Em projetos de longo prazo, essa parte deve ser incluída na lista de itens a confirmar com o fabricante.

No controle da coluna de perfuração, os dados públicos indicam uma força de avanço de 63 kN e uma força de elevação de 185 kN, observando que isso proporciona uma margem elevada para o controle da coluna em furos profundos e para a recuperação de ferramentas; o furo passante do mandril de 150 mm é compatível com sistemas de haste NQ, HQ, PQ, NTW, HTW, entre outros. Os dados associam a fixação estável e a capacidade de elevação suficiente ao espaço para lidar com acidentes no furo. É importante notar que os dados não fornecem uma tabela comparativa da profundidade máxima de uso para diferentes especificações de haste em condições de furos profundos; caso o comprador deseje utilizar uma especificação específica de haste em uma determinada profundidade de furo, deve basear-se no resultado de cálculo do fabricante, não sendo aconselhável julgar apenas literalmente pelos parâmetros.

Condições de curso longo para furos correspondentes ao sistema de lama de 250 L/min e 7 MPa

Documentação pública indica que, em furos profundos, a distância de transporte dos detritos de rocha é maior, e o aumento de temperatura no furo, o atrito e a estabilidade do retorno de água afetam a perfuração; o sistema de lama CR1600I, com vazão de 250 L/min e pressão de 7 MPa, pode proporcionar maior capacidade de circulação para resfriamento da broca, transporte de detritos e estabilidade da parede do furo. Diante de perdas profundas e aquíferos fraturados, a recomendação da documentação é ajustar oportunamente o sistema de lama conforme as variações no retorno de água.

Este conteúdo apresenta a direção de atuação e os princípios de ajuste, mas não fornece a formulação do sistema de lama, a tabela de correspondência entre vazão da bomba e diâmetro do furo, nem os procedimentos operacionais específicos para tratamento de perda de circulação. Na fase de aquisição, o que pode ser verificado é: potência da bomba de lama de 15 kW, rotação de 727 rpm, vazão de 250 L/min, pressão de 7 MPa, e se o equipamento completo oferece recomendações de compatibilidade de acordo com a ferramenta de perfuração e o diâmetro do furo previstos no projeto. Em relação a medidas de tratamento para perda de circulação profunda, vedação e revestimento, o material menciona apenas "adotar oportunamente medidas de vedação, revestimento ou tratamento por etapas", sem detalhar os aspectos do processo; este artigo não complementa conteúdos operacionais relacionados.

Mudanças na formação em furos profundos e ajuste dinâmico de parâmetros

Materiais públicos indicam a direção qualitativa do ajuste de parâmetros conforme o tipo de formação:

• Seção completa de rocha dura: geralmente exige velocidade de rotação estável e pressão de broca razoável.
• Zona de falha: deve-se dar mais atenção ao controle da manobra e à proteção da parede com fluido de perfuração.
• Segmento de fissuras com água: é necessário observar as variações no retorno de água e na pressão.
• Trecho com vazamento grave: os dados mencionam medidas de vedação, revestimento ou tratamento por etapas.

Os materiais também enfatizam que operações de furo profundo não podem usar um único conjunto fixo de parâmetros por longos períodos; eles devem ser ajustados dinamicamente conforme a profundidade do furo e as mudanças nas formações. Isso significa que o torque de 4800 N·m e a rotação máxima de 1500 rpm devem ser entendidos como faixas operacionais disponíveis, e não como valores constantes ao longo de todo o processo. Os materiais não fornecem as rotações de cada marcha da engrenagem, os torques correspondentes ou valores específicos de pressão de broca. Ao comprar, se for necessário elaborar uma tabela de parâmetros de perfuração de acordo com as formações, deve-se solicitar ao fabricante os documentos de suporte técnico correspondentes.

A importância do layout de furos inclinados para o controle de corpos minerais profundos

CR1600I suporta ângulos de perfuração de 45°–90°. A explicação da informação pública é: furos profundos com diferentes inclinações podem ser organizados de acordo com a ocorrência, direção de fratura e resultados de perfuração existentes do corpo de minério, e o controle espacial pode ser alcançado através de perfuração multidirecional para reduzir a incerteza de julgar o corpo de minério inclinado por um único furo vertical. Em minas de ouro profundas, corpos de minério ocultos e projetos de controle estrutural de minério, testemunhos de furos profundos podem fornecer informações estratigráficas, estruturais e de mineralização contínuas. Esta parte do conteúdo é uma descrição do uso e não constitui um julgamento sobre a aplicabilidade de áreas mineiras específicas.

Itens a confirmar com o fornecedor ao adquirir para projetos de longo prazo

Com base em informações públicas, os seguintes dados do projeto ainda não apresentam valores ou soluções específicas; recomenda-se confirmar item por item antes da compra e da entrada em obra:

• Requisitos específicos de limpeza do óleo hidráulico, especificações do elemento filtrante e critérios de substituição, bem como a temperatura máxima permitida do óleo no sistema.
• Períodos de inspeção e critérios de descarte para rolamentos do cabeçote de potência, garras de fixação, roscas de haste de perfuração e cabos de aço.
• Condições de uso e substituição de cabo de aço de 6 mm em operações de testemunhagem com cabo de aço.
• Configuração real e cálculo da coluna de perfuração para diferentes especificações de tubos de perfuração nas faixas de referência de 2000 m, 1500 m e 850 m.
• Faixas de rotação e torque correspondentes a cada marcha, bem como os documentos de base para a elaboração de parâmetros por formação.
• Recomendações de correspondência da vazão da bomba para sistemas de lama em diferentes diâmetros de poro e condições de perda de circulação.
• Diferença de título do modelo de powertrain (BX1500T que aparece no PDF e BX1600T em outras tabelas da mesma página): qual versão deve prevalecer?
• Lista de acessórios aleatórios, peças de desgaste e escopo de treinamento de manutenção no local.

Descrição dos parâmetros e pré-requisitos de aplicação

A informação pública deixou claro: Devido às diferenças nas condições geológicas reais, nas ferramentas do furo, nos ângulos de perfuração e nos métodos operacionais, a eficiência final da perfuração, a profundidade da perfuração e o efeito de recuperação do núcleo devem basear-se nas condições de trabalho no local. Os 4800 N·m, 2000 m, 1500 m, 850 m, 31 MPa, 250 L/min, 1800 m, 185 kN e outros valores citados neste artigo são todos provenientes das informações públicas do CR1600I neste site. São valores de referência ou descrições de configuração e não equivalem aos resultados reais que podem ser alcançados em qualquer projeto. Os planos de manutenção para projetos de furos profundos de ciclo longo devem basear-se nos documentos técnicos oficiais do fabricante e na contabilidade das condições de trabalho no local.
